Как выбрать фундаментный болт: нагрузка, диаметр и длина

Фундаментный болт — это стальной крепежный элемент для соединения оборудования, колонн, рам, опор и других конструкций с бетонным или железобетонным основанием. Он фиксируется в теле фундамента или устанавливается в подготовленное отверстие и передает нагрузки от конструкции на бетон.

Главная задача фундаментных болтов — обеспечить надежное крепление и устойчивость узла при эксплуатации. Поэтому выбор болтов зависит не только от диаметра и длины, но и от расчетной нагрузки, типа фундамента, марки стали, способа монтажа, глубины установки, формы нижней части и условий работы оборудования.

По ГОСТ 24379.1-2012 фундаментные болты применяются для крепления и фиксации строительных конструкций или оборудования, а стандартный диапазон диаметра резьбы составляет от 12 до 140 мм. Окончательные параметры болтов должны определяться по проекту, расчету нагрузки и условиям эксплуатации.

Какие бывают фундаментные болты

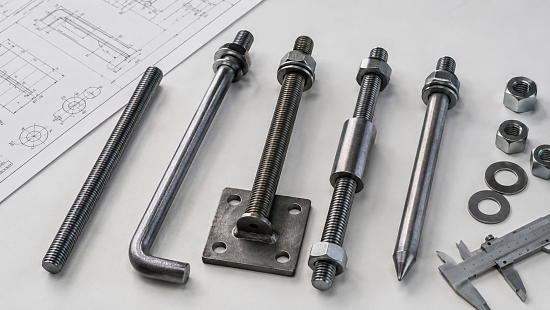

Фундаментные болты отличаются конструкцией нижней части и способом фиксации в бетоне. В строительстве и промышленном монтаже используют прямые, изогнутые, составные болты, изделия с анкерной плитой и болты с коническим концом.

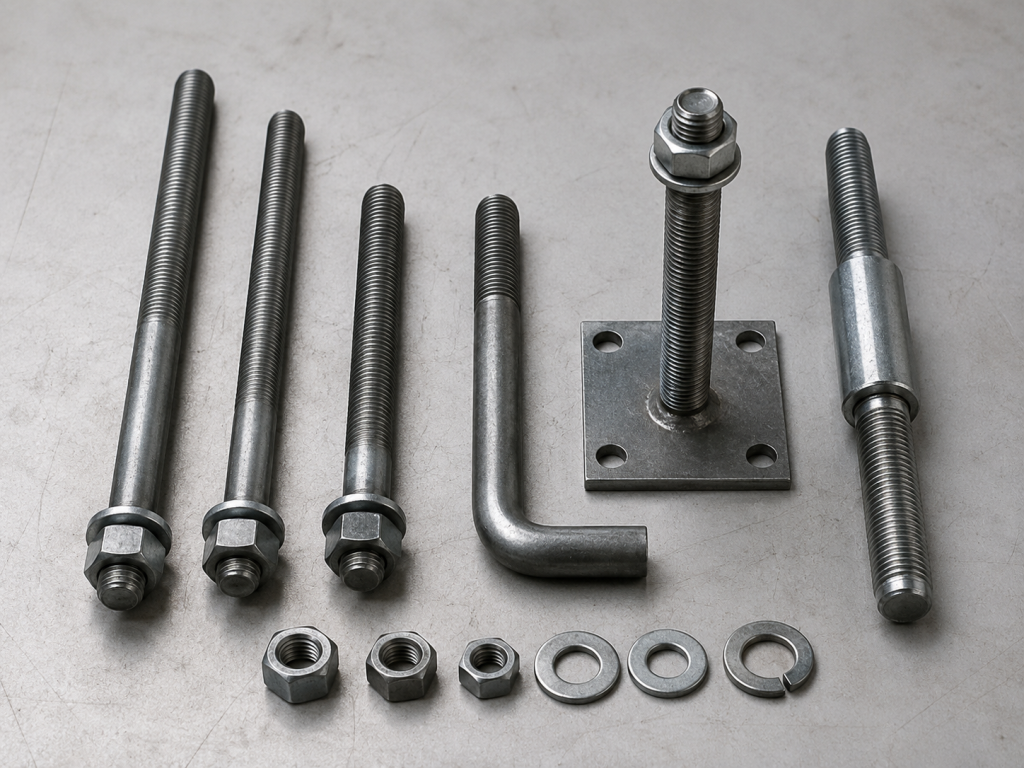

Прямые болты применяются для крепления оборудования и монтажных элементов в подготовленные отверстия или при использовании специальных составов. Изогнутые болты устанавливаются до бетонирования и удерживаются в основании за счет формы нижней части. Болты с анкерной плитой используют там, где нужно распределить нагрузку на большую площадь бетона. Составные изделия удобны для крупных фундаментов и конструкций, где требуется большая длина или сборка из нескольких частей.

Как нагрузка влияет на выбор болта

Нагрузка — основной параметр при выборе фундаментных болтов. Крепеж должен выдерживать вес оборудования или конструкции, а также дополнительные усилия: вибрацию, давление, ветровые воздействия, температурные расширения и динамические нагрузки.

Для статических нагрузок, например при креплении неподвижных опор или рам, важны несущая способность болта, качество бетона и глубина анкеровки. Для динамических нагрузок, которые возникают при работе станков, насосов, компрессоров и другого оборудования, требования выше: соединение не должно ослабляться от вибрации.

Расчетная нагрузка определяется в проекте. В расчет входят масса оборудования, схема крепления, количество болтов, расстояние между ними, толщина опорной плиты, класс бетона и условия эксплуатации. Если болты используются для ответственных строительных конструкций или промышленных объектов, их подбирают по чертежам, ГОСТ и техническим требованиям.

Как выбрать диаметр фундаментного болта

Диаметр влияет на прочность стержня, несущую способность крепления и подбор гаек, шайб и отверстий в опорной плите. Чем выше нагрузка, тем больше может быть диаметр болта, но выбирать его «с запасом» без расчета неправильно: слишком крупный крепеж усложняет монтаж и увеличивает стоимость.

Для предварительного выбора можно использовать ориентиры по диаметру, но они не заменяют проектный расчет.

При выборе диаметра учитывают расчетную нагрузку на один болт, количество болтов в узле, толщину и размеры опорной плиты, марку стали, класс прочности и состояние бетонного основания.

Как выбрать длину фундаментного болта

Длина фундаментного болта должна обеспечивать надежную фиксацию в бетоне и удобное крепление верхней части конструкции. Она зависит от глубины установки, толщины опорной плиты, высоты гаек и шайб, длины резьбы и конструктивного исполнения болта.

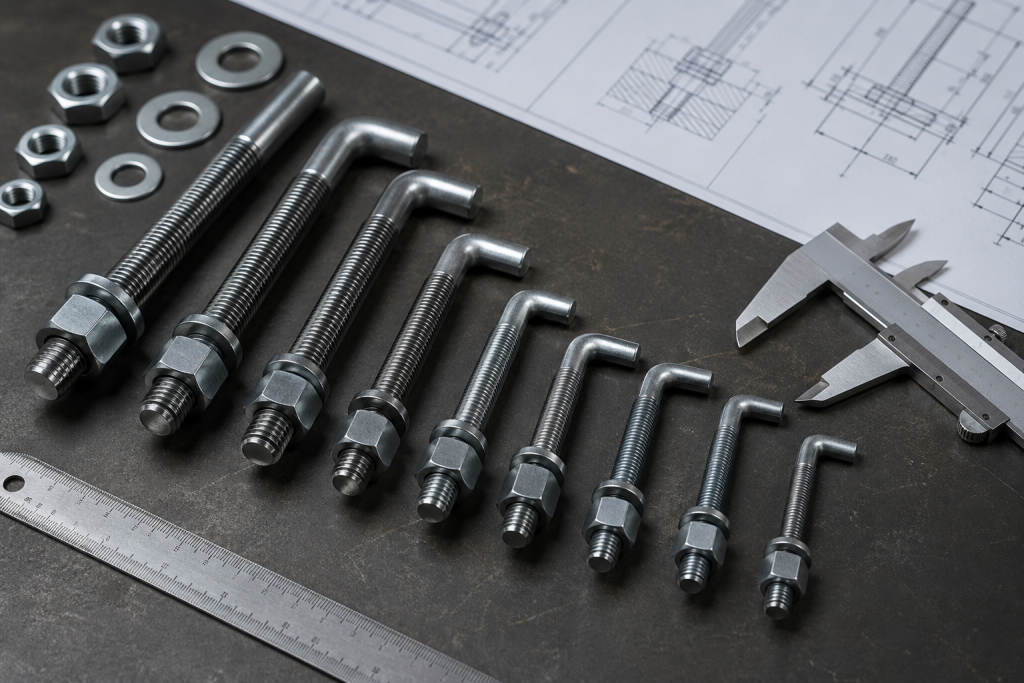

Если длина слишком мала, болт может не обеспечить нужную глубину анкеровки. Если слишком велика, крепеж становится дороже и сложнее в монтаже. Для болтов с анкерной плитой учитывают положение плиты внутри фундамента, для изогнутых — глубину бетонирования и форму загиба, для составных — длину каждой части и надежность соединения муфтами.

Верхняя резьбовая часть должна выступать над плитой так, чтобы можно было установить шайбу, гайку и при необходимости выполнить регулировку. Недостаточная длина резьбы усложняет монтаж, а чрезмерная может мешать эксплуатации оборудования.

Что лучше выбрать под разные условия монтажа

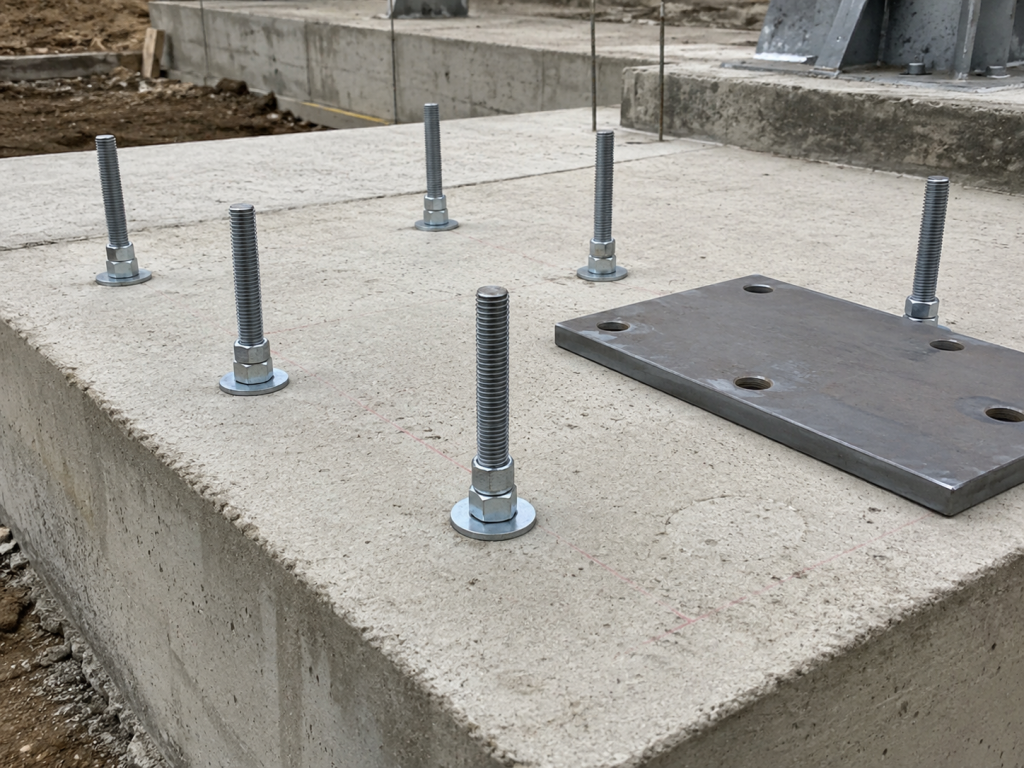

Тип фундаментного болта выбирают по способу установки и характеру нагрузки. Если крепеж устанавливается до заливки бетона, чаще применяют изогнутые болты, болты с анкерной плитой или блоки фундаментных болтов. Если монтаж выполняется по готовому фундаменту, важно учитывать отверстия, глубину установки, состояние бетона и способ фиксации.

Где применяются фундаментные болты

Фундаментные болты используются в строительстве, промышленности, энергетике, машиностроении и инженерных системах. Они нужны для крепления колонн, рам, опор, металлических каркасов, станков, насосов, компрессоров, технологических линий и другого оборудования.

В строительных конструкциях болты обеспечивают соединение металлоконструкции с фундаментом. В промышленности они удерживают оборудование в проектном положении и воспринимают усилия, возникающие во время работы. На объектах с повышенными требованиями к надежности болты подбирают по проекту, с учетом ГОСТ, марки стали, класса прочности и условий эксплуатации.

Какие параметры проверить перед заказом

Перед заказом фундаментных болтов нужно определить тип изделия, диаметр, длину, марку стали, длину резьбы, наличие анкерной плиты, защитное покрытие и комплектность. Также важно понимать, как будет выполняться монтаж: до бетонирования или по готовому основанию.

Какие фундаментные болты заказать под задачу

Для стандартного крепления рам, опор и оборудования подбирают фундаментные болты нужного диаметра и длины с учетом нагрузки и характеристик основания. Для монтажа до бетонирования подходят изогнутые болты, болты с анкерной плитой и блоки фундаментных болтов. Для тяжелых промышленных конструкций чаще выбирают изделия с анкерной плитой или составные болты.

Если узел работает при вибрации, высокой нагрузке, влажности или в агрессивной среде, важно учитывать не только размеры, но и марку стали, защитное покрытие и требования к прочности. Для нестандартных объектов болты могут изготавливаться по чертежам: с нужной длиной, диаметром, формой нижней части, резьбой, плитой, муфтами и дополнительной обработкой.

Правильно выбранный фундаментный болт обеспечивает надежность крепления, устойчивость оборудования и безопасность конструкции. Поэтому при выборе нужно учитывать не один параметр, а весь узел: нагрузку, основание, диаметр, длину, способ монтажа и условия эксплуатации.
