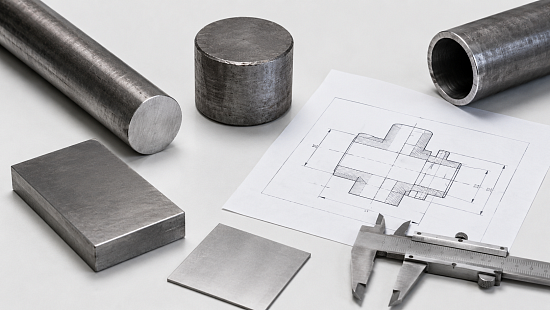

Как выбрать металлическую заготовку для изготовления детали

Металлическая заготовка — это исходная форма материала, из которой после резки, токарной, фрезерной, сверлильной, шлифовальной или другой механической обработки получают готовую деталь. От правильного выбора заготовки зависит не только точность размеров, но и качество поверхности, прочность изделия, расход металла, количество отходов, время работы станков и итоговая стоимость изготовления.

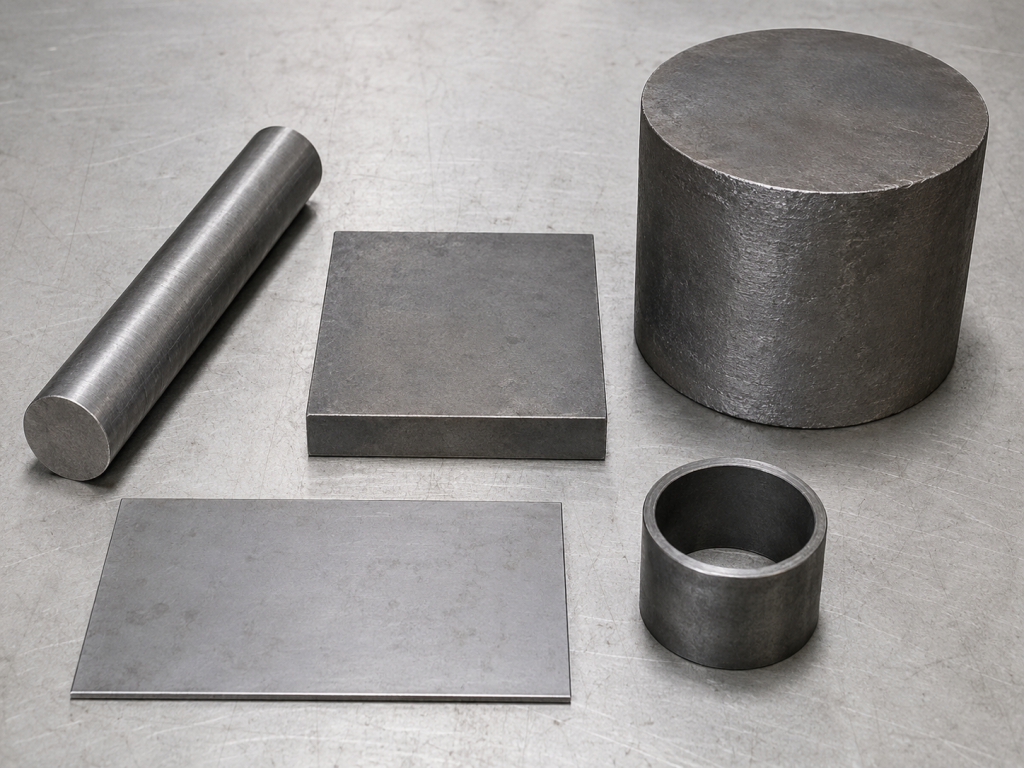

В производстве используют разные виды заготовок: круглый прокат, прутки, поковки, металлические пластины, листы, трубы, профили, элементы квадратного и прямоугольного сечения. Один и тот же тип детали иногда можно изготовить из нескольких вариантов исходного материала, но оптимальный выбор зависит от чертежа, формы изделия, марки стали или сплава, требований к прочности, припусков, метода резки и технологии дальнейшей обработки.

Главная задача при выборе заготовки — подобрать такой материал, который позволит получить деталь с заданными параметрами при минимальных производственных потерях. Чем ближе форма и размеры исходной заготовки к форме готовой детали, тем меньше лишнего металла придется снимать на станках. Но при этом заготовка должна иметь достаточный припуск, чтобы после обработки поверхность соответствовала требованиям чертежа, а размеры попадали в нужные допуски.

Что считается металлической заготовкой

Металлической заготовкой называют материал определенной формы, размера и сечения, подготовленный для дальнейшего изготовления детали. Это может быть отрезок круга, поковка, пластина, лист, труба, полоса, квадрат, шестигранник или другой вид проката. Заготовка не является готовым изделием: она служит основой, из которой получают вал, втулку, ось, фланец, корпусную деталь, опорный элемент, кронштейн, монтажную пластину, закладную деталь или другой элемент оборудования и конструкции.

По способу получения заготовки могут быть горячекатаными, калиброванными, коваными, штампованными, литыми, резаными из листа или трубы. Способ производства влияет на точность, структуру металла, состояние поверхности, механические свойства и объем последующей обработки. Например, горячекатаный круг обычно требует большего припуска, а калиброванный круг имеет более точные размеры и более качественную поверхность. Поковка, в свою очередь, применяется там, где важна высокая прочность и устойчивость к нагрузкам.

Для производства детали важно учитывать не только форму заготовки, но и свойства материала. Сталь, алюминий, латунь, медь, бронза, титан и специальные сплавы ведут себя по-разному при резке, сверлении, токарной обработке, сварке, гибке и эксплуатации. Поэтому выбор заготовки всегда связан с технической задачей: какая деталь должна получиться, в каких условиях она будет работать и какие требования к ней указаны в чертеже.

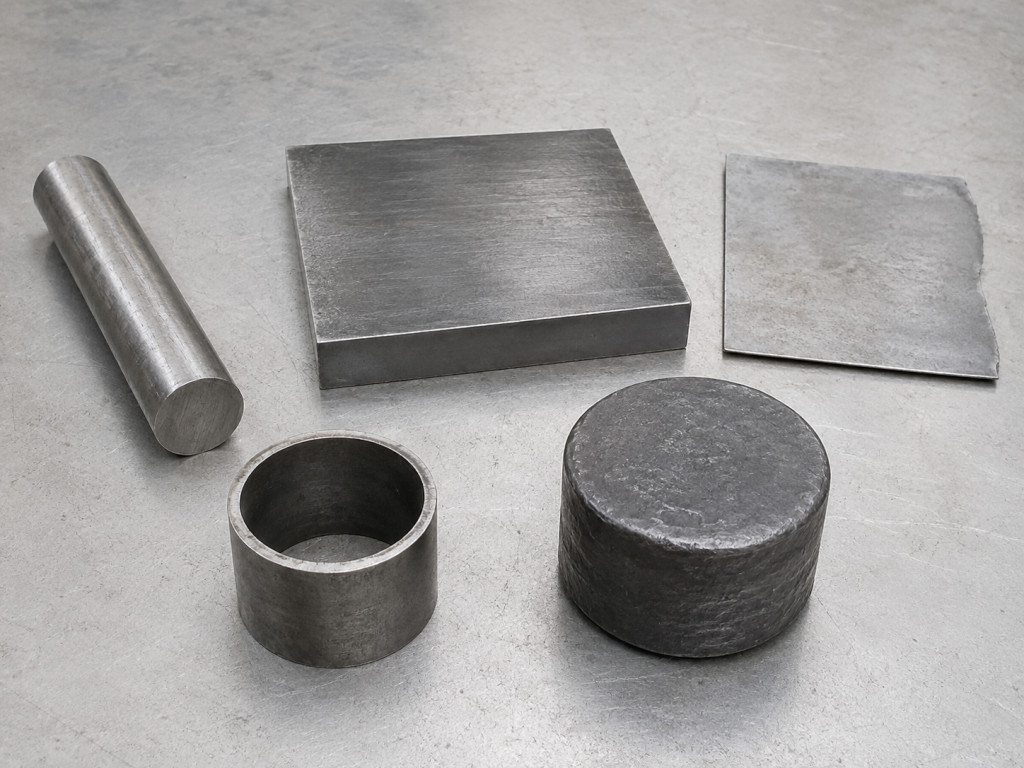

Какие виды металлических заготовок используют для деталей

Основные виды заготовок выбирают по геометрии будущей детали. Если изделие имеет круглое сечение, ось вращения или обрабатывается преимущественно на токарном оборудовании, чаще всего используют круг металлический или пруток. Такой материал подходит для изготовления валов, втулок, пальцев, шпилек, осей, роликов, фланцев, переходников и других деталей, где основная форма близка к цилиндру.

Круглый прокат удобен тем, что его можно быстро установить в токарные станки, обработать наружную поверхность, выполнить проточку, сверление по оси, нарезку резьбы, снятие фасок и шлифование. Чем точнее выбран диаметр круга, тем меньше припуск и меньше отходов образуется в процессе обработки. Для деталей с повышенными требованиями к точности часто применяют калиброванный круг, а для стандартных задач — горячекатаный или обычный стальной круг.

Поковки используют для деталей, которые должны выдерживать большие нагрузки, давление, удары, вибрацию или работу в сложных условиях. Такие заготовки получают обработкой металла давлением: ковкой, горячей штамповкой или другими технологическими методами. В отличие от обычного проката, поковка может иметь более плотную структуру и повышенную прочность, что важно для валов, шестерен, фланцев, осей, ответственных элементов машин, прессов, механизмов и промышленного оборудования.

Металлические пластины применяют, когда будущая деталь имеет плоскую форму. Из них изготавливают опорные площадки, монтажные элементы, накладки, косынки, соединительные детали, фланцевые пластины, основания, усилители, детали металлоконструкций и элементы с отверстиями под крепеж. Пластина может быть квадратной, прямоугольной, треугольной или изготовленной по заданному контуру. Основными параметрами здесь являются толщина, длина, ширина, марка материала, качество резки и точность отверстий.

Листовой прокат используют для деталей с относительно небольшой толщиной: корпусов, кожухов, экранов, панелей, крышек, оснований, сварных элементов и заготовок под гибку. Если изделие имеет трубчатую форму или должно быть полым внутри, иногда выгоднее использовать трубу, а не вытачивать отверстие из сплошного прутка. Такой подход позволяет уменьшить массу детали, снизить объем механической обработки и сократить расход металла.

Что лучше выбрать: круг, поковку, пластину или лист

Выбор заготовки начинается не с цены материала, а с анализа формы готовой детали. Если деталь круглая, имеет ось вращения и большую часть операций можно выполнить на токарном станке, логичнее выбрать круг или пруток. Например, для вала, втулки, пальца или оси нерационально брать пластину или лист: потребуется слишком много лишней обработки, а форма исходного материала будет плохо соответствовать форме изделия.

Если деталь плоская, имеет отверстия, пазы, прямоугольный или фигурный контур, чаще выбирают металлическую пластину или лист. Для опорных элементов, накладок, косынок и монтажных деталей такая заготовка позволяет быстрее получить нужную форму с помощью резки, сверления и фрезерования. В этом случае важно правильно подобрать толщину: слишком тонкая пластина может не выдержать нагрузку, а слишком толстая увеличит массу и стоимость изделия.

Если деталь работает под высокой нагрузкой, испытывает давление, ударные воздействия или должна иметь повышенную прочность, лучше рассмотреть поковку. Для ответственных деталей машин и механизмов поковка часто оказывается надежнее обычного проката, потому что способ ее получения позволяет улучшить структуру металла. Такой вариант особенно актуален для валов, фланцев, осей, шестерен, деталей прессового оборудования, энергетических установок и других изделий, где разрушение детали может привести к серьезным последствиям.

Если требуется изготовить корпус, кожух, экран, крышку или сварную конструкцию, обычно используют листовой прокат. Для деталей с внутренним отверстием или полой формой может подойти труба. Например, втулку иногда можно изготовить из круглого прутка, но если внутренний диаметр большой, использование трубы позволит значительно уменьшить объем обработки и количество отходов.

Таким образом, вопрос «что лучше» зависит от конкретной задачи. Круг удобен для деталей вращения, поковка — для нагруженных и ответственных изделий, пластина — для плоских монтажных и опорных элементов, лист — для корпусных и сварных деталей, труба — для полых цилиндрических элементов.

Как параметры чертежа влияют на выбор заготовки

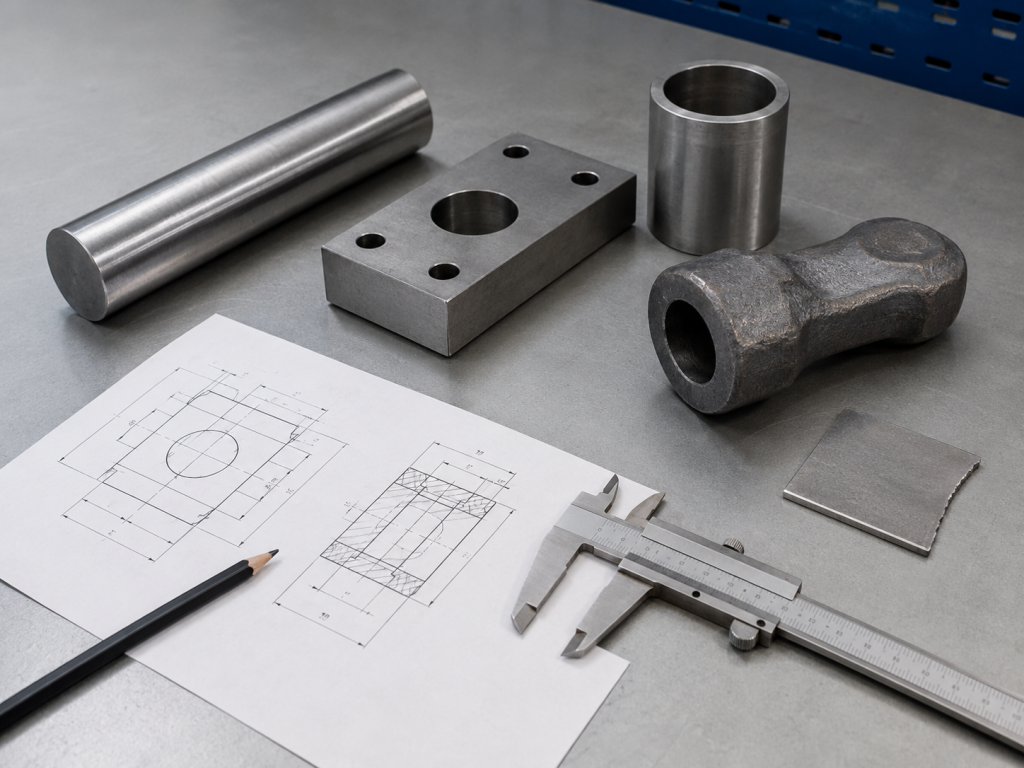

Перед выбором заготовки необходимо внимательно изучить чертеж. На нем указаны размеры детали, форма, отверстия, допуски, шероховатость поверхности, марка материала, термическая обработка, требования к прочности и другие данные. Именно эти параметры определяют, какой тип заготовки следует использовать.

Первым оценивают геометрию. Если основная форма детали круглая, выбирают круглый прокат, пруток или поковку круглого сечения. Если форма плоская — пластину или лист. Если изделие имеет сложный объемный контур, может потребоваться поковка, штамповка или заготовка с большим припуском под обработку.

Второй важный параметр — размеры. Заготовка должна быть больше готовой детали на величину припуска. Припуск нужен для удаления поверхностных дефектов, окалины, неровностей после резки, технологических отклонений и для получения точных размеров после механической обработки. Если припуск слишком маленький, есть риск не вывести деталь в нужный размер. Если припуск слишком большой, увеличивается расход металла, время обработки и себестоимость.

Третий параметр — точность. Для простых деталей с невысокими требованиями можно использовать горячекатаный прокат или стандартные пластины. Для точных изделий, где важны минимальные отклонения, лучше выбирать калиброванный материал или заготовки с более стабильными размерами. Это особенно важно при серийном производстве, где каждое лишнее движение станка влияет на производительность.

Четвертый параметр — материал. Марка стали или сплава должна соответствовать условиям работы. Для обычных конструкционных деталей подходят углеродистые и низколегированные стали. Для деталей, работающих во влажной или агрессивной среде, применяют нержавеющую сталь. Для высокой температуры используют жаропрочные стали и сплавы. Для уменьшения массы выбирают алюминий или титан, для токопроводящих деталей — медь и латунь.

Как способ обработки влияет на выбор заготовки

Заготовка должна соответствовать не только чертежу, но и технологии обработки. Если деталь будут точить, важно подобрать круг, пруток или поковку такой формы, чтобы она надежно устанавливалась в станке и требовала минимального снятия металла. Для токарной обработки имеет значение диаметр, длина, прямолинейность, состояние поверхности и возможность закрепления.

Если деталь будут фрезеровать, сверлить или обрабатывать на станках с ЧПУ, важно учитывать плоскостность, толщину и стабильность размеров заготовки. Для пластин и листовых деталей большое значение имеет качество резки, потому что неровная кромка или большие отклонения могут потребовать дополнительной операции.

Если требуется получить отверстия, пазы, фаски или сложный контур, нужно заранее учитывать запас материала. Особенно это важно для деталей с точными посадочными местами, фланцев, опорных элементов, корпусов и соединительных пластин. Небольшая ошибка на этапе выбора заготовки может привести к тому, что после обработки размер не попадет в допуск.

Для серийного производства также важна производительность. Иногда более дорогая заготовка оказывается выгоднее дешевого материала, если она позволяет сократить число операций. Например, калиброванный круг может уменьшить время обработки по сравнению с горячекатаным, а труба может быть выгоднее сплошного прутка, если в готовой детали все равно требуется большое центральное отверстие.

Где используются разные металлические заготовки

Металлические заготовки применяют в машиностроении, строительстве, энергетике, ремонтном производстве, нефтегазовой отрасли, приборостроении, металлообработке и изготовлении металлоконструкций. В каждой сфере требования к материалу и точности отличаются.

В машиностроении заготовки используют для валов, втулок, осей, шестерен, фланцев, корпусов, направляющих, крепежных и опорных деталей. Здесь особенно важны прочность, стабильность размеров, качество поверхности и возможность точной механической обработки.

В строительстве металлические пластины, листы, круги и поковки применяют для изготовления соединительных элементов, опор, закладных деталей, монтажных узлов, усилителей, косынок и деталей металлоконструкций. Такие изделия должны выдерживать расчетные нагрузки и соответствовать проектной документации.

В ремонтных работах заготовки нужны для восстановления изношенных деталей или изготовления аналога по образцу. В этом случае необходимо правильно определить материал, размеры, припуск и способ обработки. Если неизвестна марка стали, ее желательно уточнить перед изготовлением, потому что внешне похожие заготовки могут иметь разные свойства.

В промышленном оборудовании заготовки применяют для деталей, которые работают под давлением, при нагреве, трении, вибрации или постоянных нагрузках. Для таких условий особенно важны качество металла, правильная технология получения заготовки и соответствие материала назначению детали.

Как выбрать заготовку под конкретную задачу

Чтобы выбрать заготовку для изготовления детали, сначала нужно определить, какую форму имеет готовое изделие. Для цилиндрических деталей подходит круг или пруток, для плоских элементов — пластина или лист, для ответственных нагруженных изделий — поковка, для полых деталей — труба.

Затем выбирают материал. Здесь следует учитывать не только марку стали, но и условия эксплуатации: нагрузку, температуру, влажность, контакт с химической средой, трение, требования к массе и сроку службы. Например, обычная конструкционная сталь подходит для многих стандартных деталей, но для агрессивной среды потребуется нержавеющий материал, а для высокой температуры — жаропрочный сплав.

После этого рассчитывают размеры исходной заготовки. Они должны включать припуск на резку и обработку. Припуск зависит от типа материала, способа производства, состояния поверхности, точности резки и требований к готовой детали. Для поковки припуск обычно больше, чем для калиброванного проката, потому что после ковки или штамповки требуется доведение формы на станках.

Далее оценивают технологию обработки. Нужно понять, какие операции потребуются: резка, токарная обработка, фрезерование, сверление, расточка, шлифование, сварка, гибка или термообработка. Чем сложнее процесс, тем важнее правильно выбрать исходную форму материала, чтобы уменьшить количество операций и избежать лишних отходов.

В конце сравнивают несколько вариантов по общей себестоимости. Дешевый металл не всегда означает выгодную заготовку. Если материал требует долгой обработки, дает много отходов или плохо подходит по форме, итоговая стоимость детали может оказаться выше. Оптимальный вариант — тот, который обеспечивает нужное качество, точность и прочность при разумных затратах на производство.

Какие заготовки купить под разные задачи

Для изготовления валов, осей, втулок, пальцев, роликов и других деталей вращения обычно выбирают металлический круг или стальные круглые заготовки. Важно подобрать диаметр с учетом припуска, способа обработки и требований к поверхности. Для точных деталей лучше использовать калиброванный круг, для стандартных — горячекатаный или обычный круг из подходящей марки стали.

Для фланцев, шестерен, нагруженных валов, осей, деталей машин, прессов и промышленного оборудования часто применяют поковки. Такой материал выбирают, когда важна высокая прочность, надежность и устойчивость к нагрузкам. В зависимости от условий работы можно использовать стальные, нержавеющие, жаропрочные, инструментальные, углеродистые, рессорно-пружинные или специальные поковки.

Для опорных площадок, монтажных элементов, накладок, косынок, соединительных деталей и элементов металлоконструкций подходят металлические пластины. Их выбирают по толщине, форме, размерам, материалу и способу последующей обработки. Если деталь должна иметь отверстия или фигурный контур, важно учитывать качество резки и точность разметки.

Для легких деталей, декоративных элементов, токопроводящих изделий, химически стойких или специальных узлов могут применяться заготовки из алюминия, меди, латуни, бронзы, титана и других сплавов. В таких случаях выбор материала определяется не только прочностью, но и дополнительными свойствами: массой, коррозионной стойкостью, электропроводностью, теплопроводностью или устойчивостью к среде.

Правильно выбранная металлическая заготовка помогает получить деталь с нужными характеристиками, снизить расход металла, уменьшить объем обработки и обеспечить стабильное качество готового изделия. Поэтому выбор заготовки следует рассматривать не как формальную закупку материала, а как важный этап всего производственного процесса.
