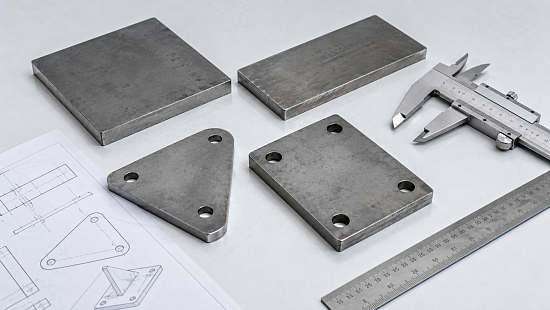

Металлическая пластина для опорных деталей: как выбрать толщину и форму

Металлическая пластина — это плоская заготовка из стали, нержавеющей стали, цветных металлов или специальных материалов, которую используют для изготовления опорных, монтажных, соединительных и усиливающих деталей. Такие пластины применяются в строительстве, производстве оборудования, металлоконструкций, каркасов, опор, площадок, кронштейнов и других элементов, где важны прочность, жесткость и надежная фиксация.

Главная задача опорной пластины — распределить нагрузку, обеспечить устойчивость узла и создать ровное место для крепления. Поэтому выбор пластины зависит не только от размера, но и от толщины, формы, марки стали, условий эксплуатации, способа обработки, наличия отверстий, типа крепления и требований проекта.

Что такое металлическая пластина для опорной детали

Металлическая пластина для опорной детали представляет собой плоский элемент определенной толщины, длины, ширины и формы. Она может использоваться как основание под оборудование, опорная площадка, монтажная накладка, усиливающий элемент, соединительная деталь или часть сварной конструкции.

Пластины изготавливаются из разных материалов: углеродистой стали, нержавеющей стали, алюминия, меди, латуни, вольфрама и других металлов. В большинстве строительных и производственных задач применяют стальные пластины, потому что они имеют достаточную прочность, хорошо переносят нагрузки и подходят для резки, сверления, сварки и другой обработки.

Форма пластины может быть квадратной, прямоугольной, треугольной или выполненной по чертежам. В изделии могут быть отверстия под болты, анкеры, шпильки или другие крепежные элементы. Если пластина работает в составе несущих конструкций, ее параметры следует подбирать с учетом расчетной нагрузки и условий эксплуатации.

Какие виды пластин используют для опорных деталей

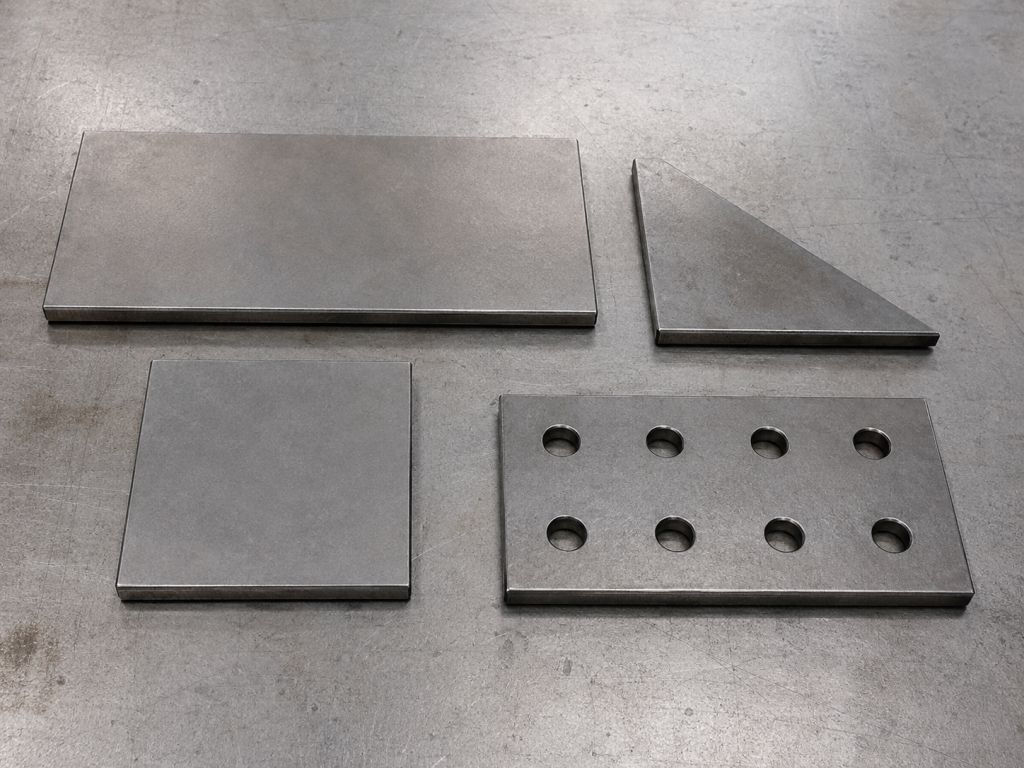

В производстве и строительстве чаще всего применяются прямоугольные, квадратные и треугольные металлические пластины. Выбор формы зависит от того, какую задачу должна выполнять деталь.

Прямоугольные пластины удобны для опорных площадок, монтажных оснований, накладок и соединительных элементов. Их часто используют там, где нужно распределить нагрузку по длине или закрепить несколько точек крепления.

Квадратные пластины подходят для компактных опор, оснований под стойки, колонны, небольшое оборудование и монтажные узлы. Такая форма равномерно распределяет нагрузку по сторонам и удобна для крепления через отверстия.

Треугольные пластины и металлические косынки применяются для усиления углов, ребер жесткости, сварных соединений, рам и каркасов. Они повышают устойчивость конструкции и помогают снизить деформацию узла при нагрузке.

Как выбрать толщину металлической пластины

Толщина — один из основных параметров при подборе пластины. От нее зависит прочность детали, жесткость узла, устойчивость к изгибу и способность выдерживать нагрузку. Слишком тонкая пластина может деформироваться, а слишком толстая увеличит вес, цену и сложность обработки.

Для небольших монтажных деталей, накладок и вспомогательных элементов часто используют пластины небольшой толщины. Для опорных площадок, оснований под оборудование, несущих элементов и конструкций с повышенной нагрузкой выбирают более толстый металл.

Ориентировочно можно использовать такие диапазоны:

Эти значения нельзя считать универсальным расчетом. Итоговая толщина должна определяться по нагрузке, размеру пластины, количеству точек крепления, условиям работы, марке стали и требованиям к жесткости.

Как выбрать форму пластины

Форма пластины зависит от назначения детали и схемы крепления. Если пластина нужна как основание под опору, чаще выбирают квадратную или прямоугольную форму. Если она должна усиливать угол или сварной узел, лучше подходит треугольная пластина или косынка.

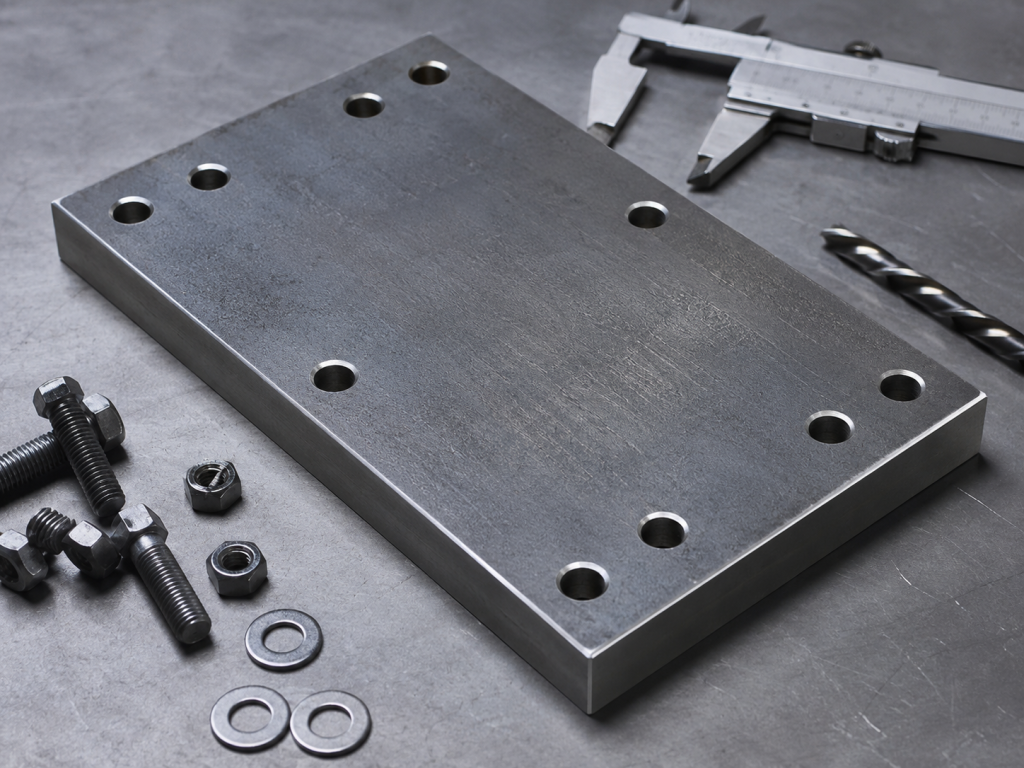

Для болтовых соединений важна не только форма, но и наличие отверстий. Отверстия должны соответствовать диаметру крепежа, располагаться с нужным расстоянием от кромки и не ослаблять пластину в зоне нагрузки. При неправильном расположении отверстий даже толстая пластина может потерять прочность.

Если деталь устанавливается в видимом месте, дополнительно учитывают качество поверхности и кромки. Для производственных и строительных задач чаще важны точность размера, качество резки, возможность сварки, гибки и дальнейшей обработки.

Что лучше выбрать под разные условия работы

Выбор пластины зависит от того, в каких условиях она будет работать. Для обычных строительных и монтажных задач чаще выбирают пластины из углеродистой стали. Для влажной среды, химического воздействия или повышенных требований к коррозионной стойкости подходят пластины из нержавеющей стали. Для электротехнических задач может использоваться медная пластина, а для декоративных или специальных элементов — латунная пластина.

Если нужна высокая прочность и жесткость, важны не только марка стали и толщина, но и форма детали. Например, для опорной площадки под оборудование лучше подходит прямоугольная или квадратная пластина достаточной толщины. Для усиления рамы или каркаса рациональнее использовать металлическую косынку.

Где применяются металлические пластины

Металлические пластины используются в строительстве, производстве оборудования, изготовлении металлоконструкций, монтажных систем, каркасов, опор, ограждений, кронштейнов и соединительных деталей. Они применяются там, где нужна плоская деталь с заданной толщиной, формой и прочностью.

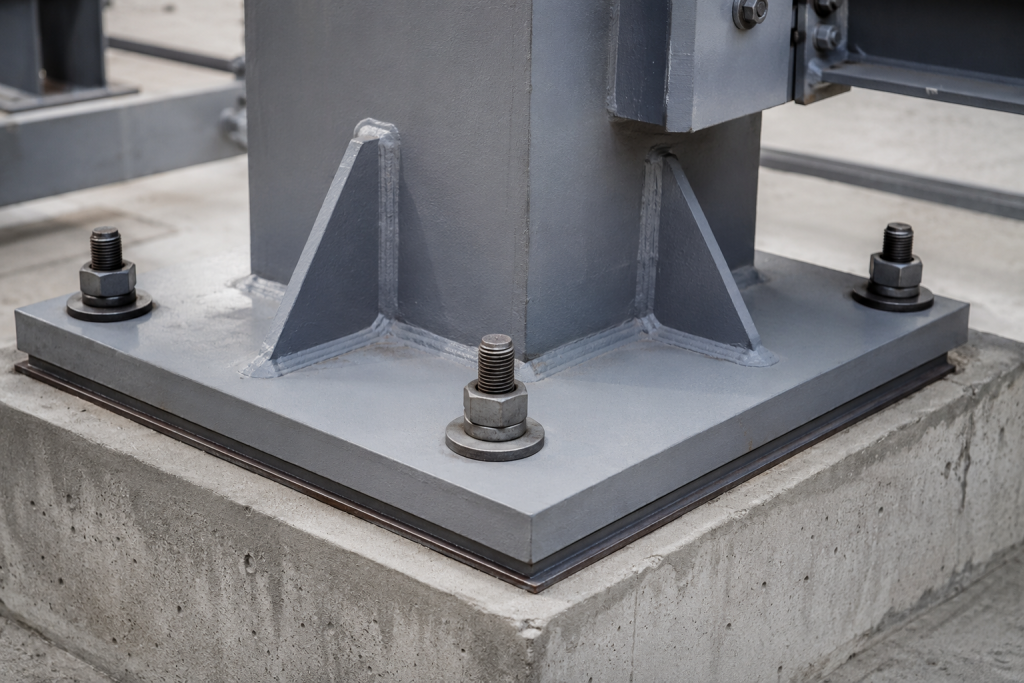

В строительстве пластины используют для опорных узлов, соединения балок, усиления каркасов, крепления стоек, колонн и монтажных элементов. В производстве оборудования пластины могут служить основанием, опорной площадкой, переходной деталью или частью сварной конструкции.

Также металлические пластины применяются для изготовления закладных элементов, косынок, накладок, фланцевых деталей и нестандартных изделий по чертежам. В зависимости от задачи выполняется резка, лазерная обработка, сверление отверстий, гибка, зачистка кромки, нанесение защитного покрытия или другая обработка поверхности.

Какие параметры проверить перед заказом

Перед заказом пластины нужно определить материал, толщину, размер, форму, наличие отверстий, требования к кромке, способ обработки и условия эксплуатации. Если деталь входит в состав несущей конструкции, параметры следует брать из проекта или технического задания.

Важно учитывать не только цену металла, но и дальнейшие производственные операции. Например, пластина с точной резкой и готовыми отверстиями может стоить дороже заготовки без обработки, но позволяет быстрее выполнить монтаж и снизить риск ошибки на объекте.

Какие пластины выбрать под задачу

Для опорных деталей, монтажных оснований, накладок и соединительных элементов чаще выбирают стальные металлические пластины нужной толщины и формы. Если узел работает под большой нагрузкой, следует подбирать пластину по расчету, с учетом размера, марки стали, расположения отверстий и условий эксплуатации.

Для компактных опор и оснований под стойки подходят квадратные пластины. Для вытянутых монтажных узлов и опорных площадок удобнее прямоугольные пластины. Для усиления углов, рам, каркасов и сварных соединений используют треугольные пластины или металлические косынки.

Если условия работы требуют защиты от коррозии, можно выбрать пластину из нержавейки или предусмотреть защитное покрытие. Для специальных задач применяют медные, латунные, алюминиевые или вольфрамовые пластины. Правильный выбор позволяет получить надежную опорную деталь, снизить риск деформации и обеспечить стабильную работу конструкции.
