Гибка труб
Мы выполняем гибку металлических труб на трубогибах, холодным или горячим способом.
Выполняем гибку труб из черных и цветных металлов, производим гибку профилей и тонкостенных заготовок. кнопка “Получить расчет”
Сотрудничая с нами вы получите
Широкий спектр услуг по гибке труб на современном профессиональном оборудовании.
Быстроту и качество выполнения заказа. Наши специалисты имеют большой практический опыт.
Возможность выбора используемого металла. Мы можем осуществить гибку труб из собственного металла или металла, предоставленного вами. Производим контроль качества работ.
Высокое качество. Наши станки позволяют быстро и качественно выполнять гибку металла.
Мы можем предоставить услуги погрузки и разгрузки, а также доставки вашего заказа.
Работаем как с частными лицами, так и с компаниями, занимающимися строительством, металлообработкой и другими производственными видами деятельности.
При гибке мы учитываем:
- Профиль трубы
- Материал заготовки
- Размер сечения
- Толщину стенки металла
- Радиус деформации
- Точность изгиба
Прайс-лист
Цены в прайс-листе носят ознакомительный характер по ним, вы сможете узнать предварительную стоимость гибки круглой или профильной трубы, более точную стоимость рассчитают наши специалисты исходя из исходных параметров заказа.
Гибка круглой трубы | Гибка стальной трубы | Гибка трубы нержавеющей | Гибка алюминиевой трубы |
---|---|---|---|
6 мм - 57 мм | 270 руб | 380 руб | 330 руб |
60 мм - 80 мм | 330 руб | 440 руб | 380 руб |
83 мм - 95 мм | 380 руб | 540 руб | 490 руб |
100 мм - 114 мм | 440 руб | 900 руб | 710 руб |
120 мм - 159 мм | 540 руб | 1000 руб | 920 руб |
160 мм - 1420 мм | 760 руб | 1200 руб | 1100 руб |
1520 мм - 2220 мм |
1000 руб | 1800 руб | 1600 руб |
Гибка трубы профильной | Гибка стальной трубы профильной | Гибка трубы профильной нержавеющей | Гибка алюминиевой трубы профильной |
---|---|---|---|
20х20; 30х30; 40х20; 40х25 | 200 руб | 240 руб | 220 руб |
40х40; 50х25 | 250 руб | 300 руб | 275 руб |
50х50; 60х30 | 300 руб | 360 руб | 330 руб |
60х60 | 350 руб | 420 руб | 385 руб |
80х60; 80х80 | 400 руб | 480 руб | 440 руб |
100х50 | 450 руб | 530 руб | 490 руб |
150х150 |
500 руб | 600 руб | 550 руб |
Факторы, влияющие на стоимость гибки труб:
- объем работы,
- тип и толщина металла
- радиус и сложность работы
Использование того или иного метода, зависит от предполагаемого использования изделия и его свойств. Автоматизация процесса позволяет нам добиться высокого качества при минимальных затратах.
Наценки
- Минимальная сумма заказа составляет 5000 рублей.
- Длина трубы более 6 метров +30%
- Гибка сложных форм, эллипса +50%
- Гибка круглой трубы в спираль или моток +50%
Консультация
Если вы хотите узнать больше об услуге или договориться о сотрудничестве, заполните заявку на сайте и укажите удобный для вас способ связи. Мы перезвоним вам и ответим на все ваши вопросы.

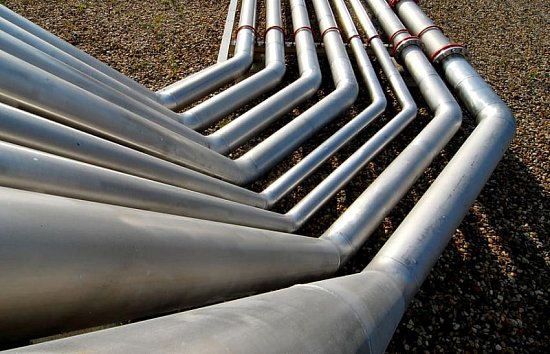

Применение гнутых металлических труб
Изогнутые трубы используются в промышленности, машиностроении, строительстве, для изготовления деталей каркасной мебели, каркасов, организации водостоков, канализации и других гидросистем, при прокладке газопроводов, в космической отрасли, авиации, атомной энергетики и других областях.
Гибка труб – технологический процесс, при котором на металл действуют сжимающие и растягивающие усилия. Готовые трубы должны сохранять свои гидро-аэродинамические характеристики, коррозионную стойкость и механическую прочность и обладать точностью изгиба по радиусу.
По сечениям трубы подразделяют на:
Круглые

Квадратные

Прямоугольные

Каркасные конструкции из труб набирают популярность благодаря быстроте и простоте сбора, легкости, износостойкости и универсальности конструкций. При использовании гнутых труб в конструкции уменьшается количество сварных швов, сокращается время сборки. При монтаже сетей из таких труб выполняются такие элементы трубопровода как: гребни, вырезы, отводы, скобы и вставки. Гнутые отводы гораздо безопаснее, чем сварные.
Скоро на нашем производстве будет введен в эксплуатацию трубогибочный станок с ЧПУ. Это повысит нашу производительность и даст нам возможность выполнять гибку в автоматическом режиме с минимальным процентом ошибок.
Вы можете оставьте предварительную заявку на гибку труб на станке с ЧПУ. Мы обязательно свяжемся с вами, когда начнем работу на новом станке с ЧПУ.

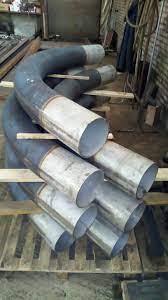

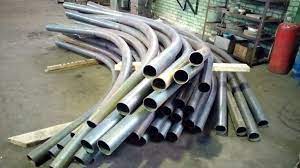

Примеры работ




Способы гибки труб
Вальцовка 3 вращающимися роликами. Такой технологией гибки толстостенную трубу можно согнуть до радиуса равному от 5 до 10 диаметров, тонкостенную - свыше 10.
Намотка - Гибочный ролик крепится к трубе, поворачиваясь, он натягивает трубу и придает ей нужный изгиб. Для предотвращения образования заломов на стенках в процессе гибки трубу укладывают на дорн. Благодаря этому поверхность остается ровной внутри. Такой метод подходит для гибки самых тонких металлических труб с минимальным радиусом изгиба.
Обкатка - обкаточный ролик прижимает трубу к канавке стационарного гибочного ролика. Является самый простым и дешевым способом. Применяется для толстостенных труб с большим радиусом. В месте гибки есть вероятность изменения геометрии трубы (в 10 - 12% случаях появляется овальность сечения).
Станки трубогибы

Мы можем осуществлять несколько способов гибки труб на выбор. Наши специалисты определят оптимальный вариант в зависимости от поставленной задачи и технических условий для будущего изделия.
Гибка труб производится на двух типах трубогибов – переносных и станочных.
Портативные вывают:
- Рычажными;
- Арбалетными;
- Электрическими.
Достигнуть высокого качества гибки можно только при выполнении ее на станочных системах. Они могут приводиться в действие вручную, электро-механически или гидравлически.
Толщина и вид металла, степень гибки и назначение готового изделия влияет на выбор способа гибки. Гибка труб большого диаметра производится горячим способом.
Гибка труб большого диаметра

Размеры таких труб не допускают применять только механическую деформацию, поэтому при работе с ними применяется нагрев токами высокой частоты.
Не каждый металл, переносит такую обработку. Поэтому гибка медных труб большого диаметра производится в щадящем режиме – гибкой с растяжением. Для этого используются специальные гибочные и растягивающие станки.
Гибка труб на станках с ЧПУ
Гибка труб это сложный технологический процесс. При деформации трубы сечение в месте перегиба уменьшается. В результате чего ухудшаются прочностные характеристики труб.
Для предотвращения этого используются специальные станки с ЧПУ:
- Они делают изгиб на необходимый угол с погрешностью +/-1 градус;
- Могут обеспечить минимальный радиус изгиба на угол: Ф8-10 мм R-30 мм/Ф32 мм R-200 мм по оси;
- Позволяют качественно гнуть трубы без гофр и смятий.


Современные станки с ЧПУ отличаются:
- Точностью воспроизводимой продукции;
- Высокой мощностью и скоростью работы;
- Отсутствием брака в виде сплющивания и деформации;
- Возможностью гибки сложных форм по чертежам.
Дорновая гибка металла на станке ЧПУ отличается высочайшим уровнем точности. Компьютерные технологии позволяют свести риск ошибки к нулю. Такие станки способны гнуть профильные трубы с тонкими стенками, не влияя на их пропускную способность. Гибка может производиться в полуавтоматическом или автоматическом режиме.
Изделия при гибке на таких станках не подвергаются нагреванию, из-за чего сохраняют свою первоначальную структуру материала, что обеспечивает высокую прочность, большую коррозионную стойкость и красивый внешний вид.
